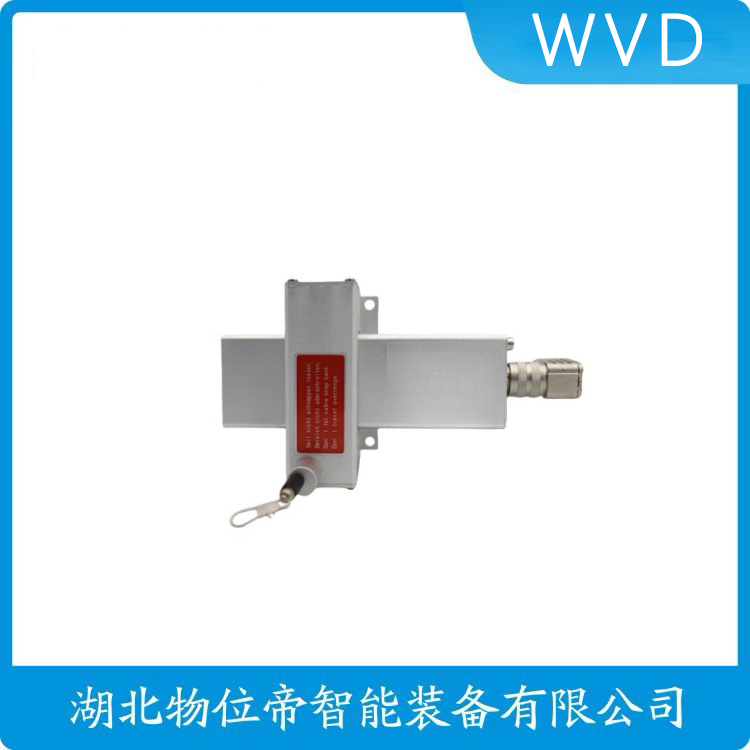

拉繩位移傳感器

拉繩位移傳感器由高強度拉繩、彈簧卷筒、旋轉編碼器（或電位器）、外殼及電氣接口等部分組成。當被測物體移動時，拉繩隨之伸展或收縮，帶動彈簧卷筒旋轉。卷筒的旋轉角度與拉繩的位移量成線性關系，旋轉編碼器將角度變化轉換為電信號輸出（如模擬電壓、電流或數字脈沖信號）。彈簧卷筒內置的恒力彈簧確保拉繩始終保持張緊狀態，避免松弛導致的測量誤差。

使用方法

安裝準備與傳感器固定：

根據實際安裝需求，利用傳感器底部的安裝孔或支架，將傳感器穩固安裝在合適位置，確保安裝位置能保證拉繩順暢拉出且不受干擾。

確認傳感器型號規格符合使用條件，正確連接傳感器與數據采集系統，避免測量誤差。

拉繩連接與方向校準：

將拉繩一端可靠連接至移動物體，連接方式可選掛鉤或螺紋固定，確保連接穩固不脫落。

以低于5米/分鐘的速度將拉繩拉出至量程最大值，過程中保持拉繩與出繩口無摩擦，且拉出方向與傳感器側面平行。

行程測量點校準：

調整安裝支架及出繩口位置，確保最小行程測量點、最大行程測量點與傳感器側端三點共線，且平行度誤差小于1°。

將鋼絲繩緩慢放回，完成初始校準。

固定點設置與信號調試：

在工作最小行程處固定鋼絲繩，保持與傳感器側端平行；若需在最大行程處固定，需將鋼絲繩拉出至超過最大行程后夾緊固定。

連接傳感器與儀表，通過儀表實時監測位移數據，驗證信號傳輸準確性。

使用規范與維護要求：

嚴禁超量程使用，建議選擇量程時留有余量。

避免強烈物理沖擊，定期清潔傳感器及鋼絲繩，保持測量精度。

定期檢查傳感器狀態和電路連接，必要時進行校準調整。



安裝要求

一、安裝環境要求

溫度與濕度

確保環境溫度在傳感器工作范圍內（通常為-40℃~+85℃），避免高溫導致拉繩變形或低溫使?jié)櫥瑒┦�效�?/span>

濕度需低于85%RH（無冷凝），防止內部電路受潮短路。

示例：在鋼鐵廠高溫區域安裝時，需加裝隔熱罩并強制通風。

防護等級匹配

根據應用場景選擇防護等級：

IP65：適用于一般工業粉塵環境（如機床）。

IP67：適用于潮濕或多油污場景（如液壓設備）。

IP68：用于水下或長期浸水環境（如海洋監測）。

振動與沖擊

避免安裝在長期受強振動（>5g）或沖擊的設備上，防止內部元件松動。

解決方案：加裝橡膠減震墊或剛性支架固定。

二、機械安裝要求

安裝位置選擇

固定端：傳感器本體需安裝在靜止部件上，確保無相對運動。

出繩方向：拉繩出線口應與測量方向平行，避免側向拉力導致測量誤差。

示例：在液壓缸位移監測中，傳感器固定在缸體上，拉繩連接活塞桿。

拉繩導向與預緊

導向輪：當拉繩需轉向時，必須使用低摩擦系數的導向輪（如聚四氟乙烯材質），且彎曲半徑≥拉繩直徑的5倍。

預緊力：安裝后需施加約5N的初始拉力，確保拉繩始終處于張緊狀態，避免松弛導致測量滯后。

行程余量設計

實際測量行程應≤傳感器標稱量程的80%，預留20%余量防止拉繩過拉損壞。

計算示例：若需測量0~500mm行程，應選擇量程≥625mm的傳感器。

產品特點

拉繩位移傳感器作為一種高精度、可靠的線性位移測量裝置，具有以下顯著的產品特點，適用于多種工業和實驗場景：

1.高精度與高分辨率

測量精度高：采用精密編碼器或電位器技術，能夠精確測量微小位移變化，精度可達±0.05%FS（滿量程）甚至更高。

分辨率高：部分型號可實現微米級分辨率，滿足高精度控制需求。

2.大測量行程

量程范圍廣：測量行程可從幾毫米到數十米不等，適用于不同尺寸的機械設備或?qū)嶒炑b置。

靈活定制：可根據用戶需求定制特殊量程，滿足特定應用場景。

3.結構緊湊，安裝方便

體積小巧：設計緊湊，占用空間小，便于集成到現有設備中。

安裝靈活：支持多種安裝方式（如固定支架、法蘭安裝等），適應不同安裝環境。

4.輸出信號多樣化

模擬信號輸出：支持電壓（0-5V、0-10V）或電流（4-20mA）輸出，兼容大多數工業控制系統。

數字信號輸出：提供脈沖、SSI、RS485、CAN總線等數字接口，便于與PLC、計算機等設備通信。
